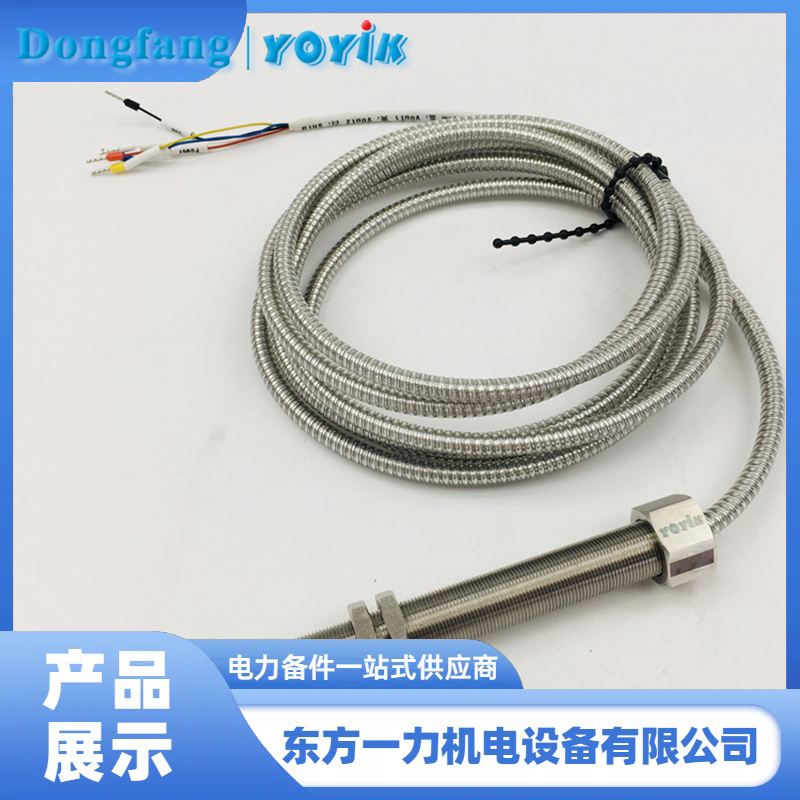

QBJ-CS-2小機磁阻脈沖式轉速傳感器燃機/汽輪機零轉速監測
產品介紹人：黃麗 13547079933 0838-2207616
小機就地轉速表傳感器QBJ-CS-2通過磁場變化產生脈沖信號的核心原理基于磁阻效應與電磁感應技術的協同作用。其工作過程可分為三個關鍵階段：
當被測旋轉體的導磁齒輪（模數1~3）接近傳感器前端時，齒輪齒頂與齒槽的周期性運動引起傳感器內部磁路磁阻的變化。對于非鐵磁材質設備，需預設磁化標記以產生等效磁場擾動。
電磁轉換階段
傳感器內置磁敏感元件（磁阻器或霍爾元件）實時檢測磁通量變化。齒輪每經過一個齒距，磁力線分布密度即發生一次突變，磁敏感元件將這種磁阻變化轉換為對應幅值的交變電動勢。
原始感應信號經內置電路進行濾波、放大和整形處理，最終輸出幅值穩定（DC5~30V）、頻率與轉速嚴格對應的矩形脈沖信號。輸出方波的上升沿/下降沿對應齒輪齒位的機械運動特征，脈沖頻率計算公式為：f=(n×z)/60（n為轉速rpm，z為齒數）。
該傳感器允許1~5mm的安裝間隙，通過磁路優化設計確保在復雜工況下仍能保持信號穩定性。當應用于零轉速監測時，需結合特殊信號處理算法識別靜態磁場特征。
