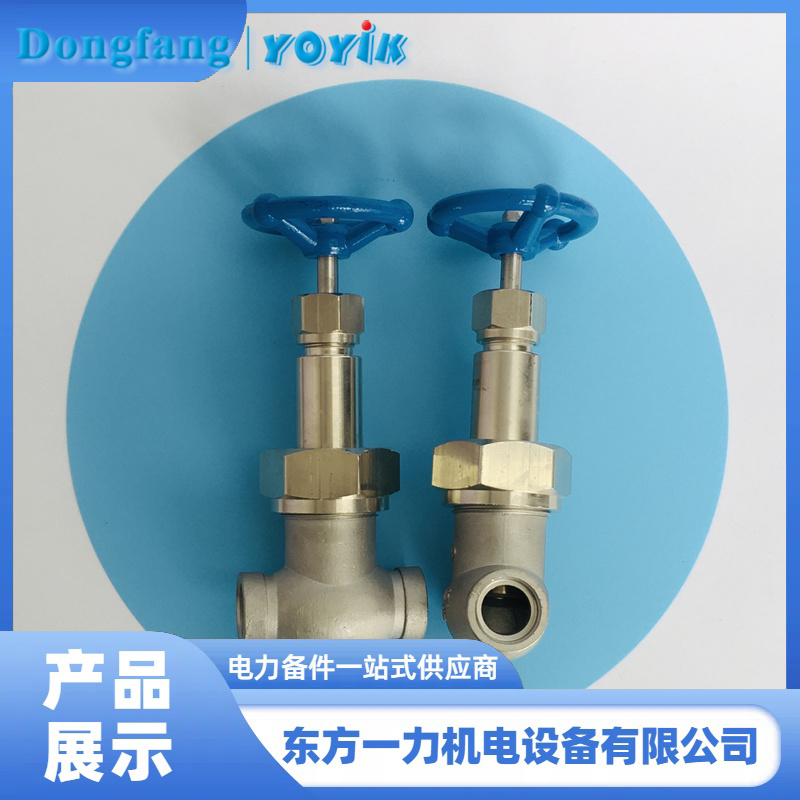

发电机波纹管截止阀WJ10F1.6P的工作原理与应用

波纹管截止阀WJ10F1.6P是一种精密的流体控制设备，其结构设计与工作原理紧密结合，以确保在高压、高纯度介质环境下的可靠运行。

主要结构组成部分
阀体：
材质：为不锈钢，具有良好的耐腐蚀性和机械性能。
功能：作为阀门的主体部分，提供安装和密封的基础结构。
阀盖：
材质：与阀体相同，为不锈钢。
功能：用于固定波纹管和阀杆，形成密封腔。
波纹管：
材质：不锈钢。
功能：波纹管是关键部件，通过其弹性变形实现密封。波纹管下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
阀杆：
材质：为不锈钢。
功能：阀杆带动阀瓣沿阀座中心线垂直运动，控制阀门的开启和关闭。
阀瓣：
材质：为不锈钢。
功能：阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
密封圈：
材质：聚四氟乙烯。
功能：密封圈采用聚四氟乙烯材料，具有优异的耐化学腐蚀性能和低摩擦系数，进一步提高密封性能。
阀座：
材质：为不锈钢。
功能：阀座与阀瓣密封面紧密贴合，形成密封副，阻止介质流通。
填料：
功能：波纹管截止阀采用波纹管加填料的双重密封设计，即使波纹管失效，阀杆填料也能起到密封作用。
工作原理
开启状态：
当波纹管截止阀处于开启状态时，阀门内部的波纹管呈直线形状，流体可以通过波纹管直接流过。
关闭状态：
当需要关闭波纹管截止阀时，通过阀杆带动阀瓣沿阀座中心线垂直运动，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
密封机制：
波纹管截止阀的密封主要依靠波纹管的弹性变形和阀瓣密封面与阀座密封面的紧密贴合。波纹管在阀杆中形成一个密封的闭合，当阀门关闭时，波纹管膨胀，阻止气体或液体泄漏。
双重密封：
波纹管截止阀采用波纹管加填料的双重密封设计，即使波纹管失效，阀杆填料也能起到密封作用，确保阀门的可靠性。

波纹管截止阀WJ10F1.6P通过其独特的结构设计和工作原理，确保了在氢气等高危介质下的高密封性能和可靠性，广泛应用于火力发电厂的氢气系统。
